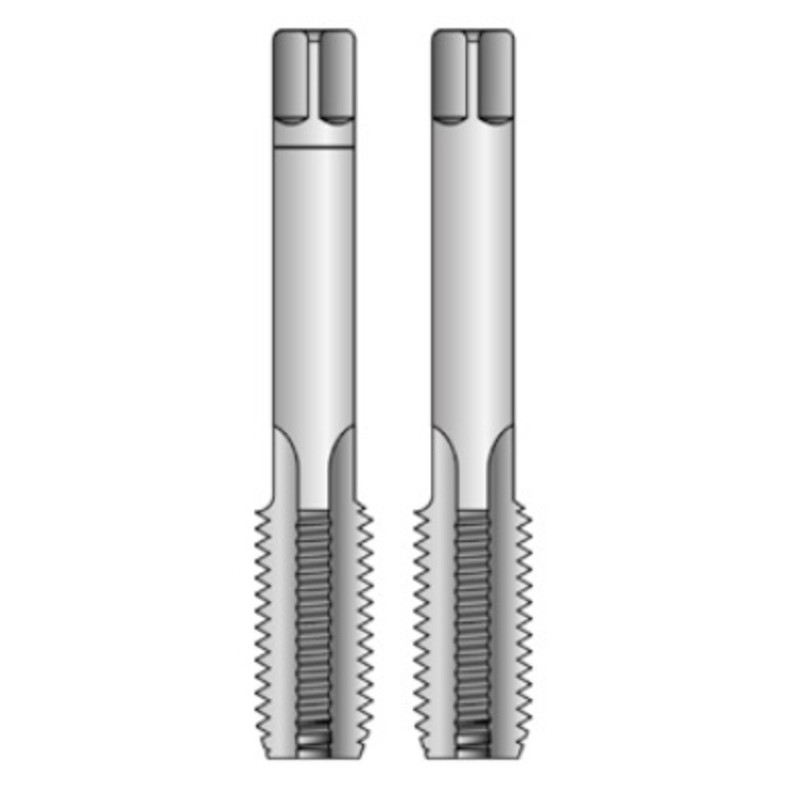

Závitník NO M16x1 sada ČSN223010NO BUČOVICE 110162

průměr závitu v mm: 16 mm
stoupání závitu v mm: 1 mm
celková délka závitníku: 70 mm
délka řezné části závitníku: 25 mm
průměr stopky závitníku: 12.5 mm
rozměr čtyřhranu pro vratidlo: 10 mm
průměr vrtáku: 15.0 mm
počet kusů v sadě: 2
provedení závitu: nebroušený závit
povrchová úprava závitořezného nástroje: bez
materiál závitořezného nástroje: NO
úhel závitu: 60 °
typ závitu: MF
lícování závitořezného nástroje: 2N
D1 = malý průměr závitu matice: 14.917 - 15.107 mm
závit: pravý

Použitelnosti

Vhodné:

konstrukční oceli do 500 MPa
Průběžný otvor < 1.5 x D
Průběžný otvor > 1.5 x D
Slepý otvor < 1.5 x D
Slepý otvor > 1.5 x D
Slepý otvor s hlubokým vrtáním

Použitelné:

automatové a konstrukční oceli do 750 MPa
ocelolitina 500-700 MPa
temperová litina 450-700 MPa
šedá litina

Omezeně použitelné:

ocelolitina 700-900 MPa
bronz
mosaz dlouhotřísková
mosaz krátkotřísková
lehké kovy
zinek
