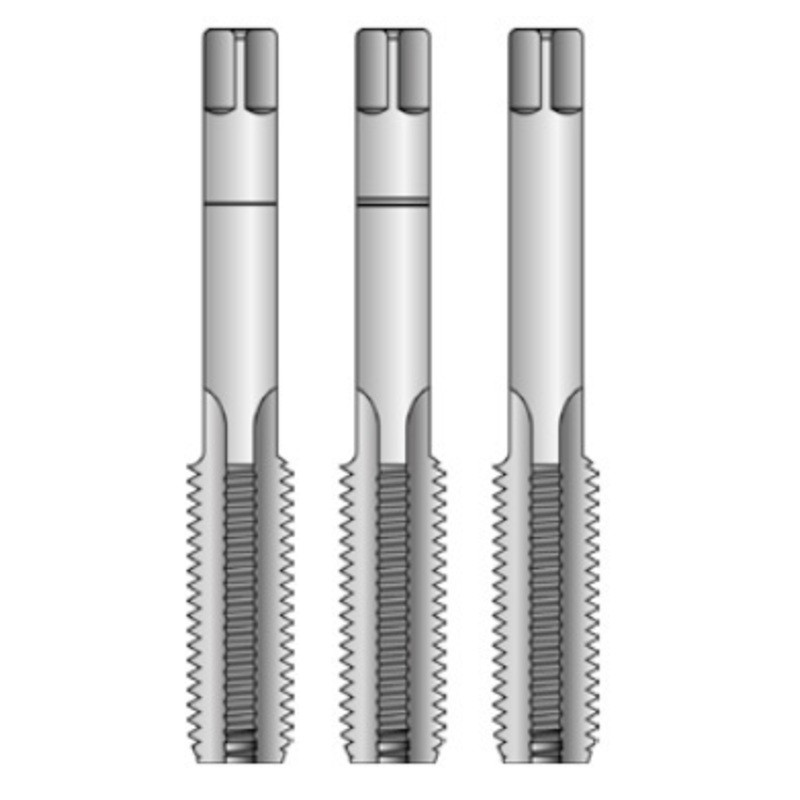

Závitník NO M11 sada ČSN223010NO BUČOVICE 110110

průměr závitu v mm: 11 mm
stoupání závitu v mm: 1.5 mm
celková délka závitníku: 63 mm
délka řezné části závitníku: 28 mm
průměr stopky závitníku: 8 mm
rozměr čtyřhranu pro vratidlo: 6.3 mm
průměr vrtáku: 9.5 mm
počet kusů v sadě: 3
provedení závitu: nebroušený závit
povrchová úprava závitořezného nástroje: bez povrchové úpravy
materiál závitořezného nástroje: NO
úhel závitu: 60 °
typ závitu: M metrický
lícování závitořezného nástroje: 2N
D1 = malý průměr závitu matice: 9.376 - 9.612 mm
závit: pravý

Použitelnosti

Vhodné:

konstrukční oceli do 500 MPa
Průběžný otvor < 1.5 x D
Průběžný otvor > 1.5 x D
Slepý otvor < 1.5 x D
Slepý otvor > 1.5 x D
Slepý otvor s hlubokým vrtáním

Použitelné:

automatové a konstrukční oceli do 750 MPa
ocelolitina 500-700 MPa
temperová litina 450-700 MPa
šedá litina

Omezeně použitelné

ocelolitina 700-900 MPa
bronz
mosaz dlouhotřísková
mosaz krátkotřísková
lehké kovy
zinek
