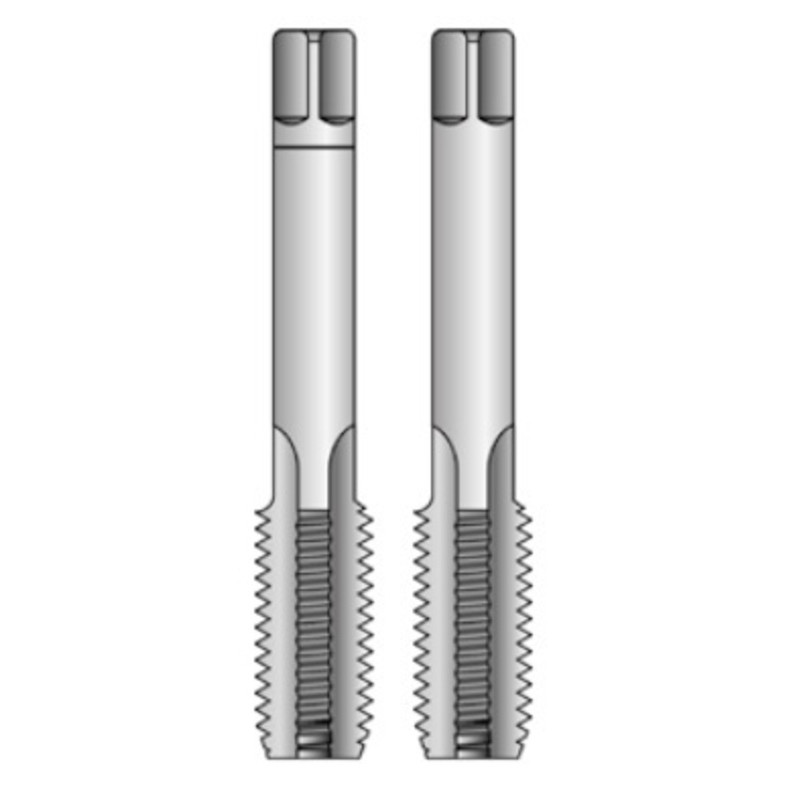

Závitník NO G1/4" sada ČSN223012 BUČOVICE 112140

průměr závitu v palcích: 1/4
počet závitů na palec: 19
stoupání závitu v mm: 1.337 mm
celková délka závitníku: 67 mm
délka řezné části závitníku: 19 mm
průměr stopky závitníku: 10 mm
rozměr čtyřhranu pro vratidlo: 8 mm
průměr vrtáku: 11.7 mm
počet kusů v sadě: 2
provedení závitu: nebroušený závit
povrchová úprava závitořezného nástroje: bez povrchové úpravy
materiál závitořezného nástroje: NO
úhel závitu: 55 °
typ závitu: G trubkový
lícování závitořezného nástroje: A
D min = velký průměr závitu matice: 13.157 mm
D1 = malý průměr závitu matice: 11.445 - 11.890 mm
závit: pravý

Použitelnosti

Vhodné:

konstrukční oceli do 500 MPa
Průběžný otvor < 1.5 x D
Průběžný otvor > 1.5 x D
Slepý otvor < 1.5 x D
Slepý otvor > 1.5 x D
Slepý otvor s hlubokým vrtáním

Použitelné:

automatové a konstrukční oceli do 750 MPa
ocelolitina 500-700 MPa
temperová litina 450-700 MPa
šedá litina

Omezeně použitelné:

ocelolitina 700-900 MPa
bronz
mosaz dlouhotřísková
mosaz krátkotřísková
lehké kovy
zinek
