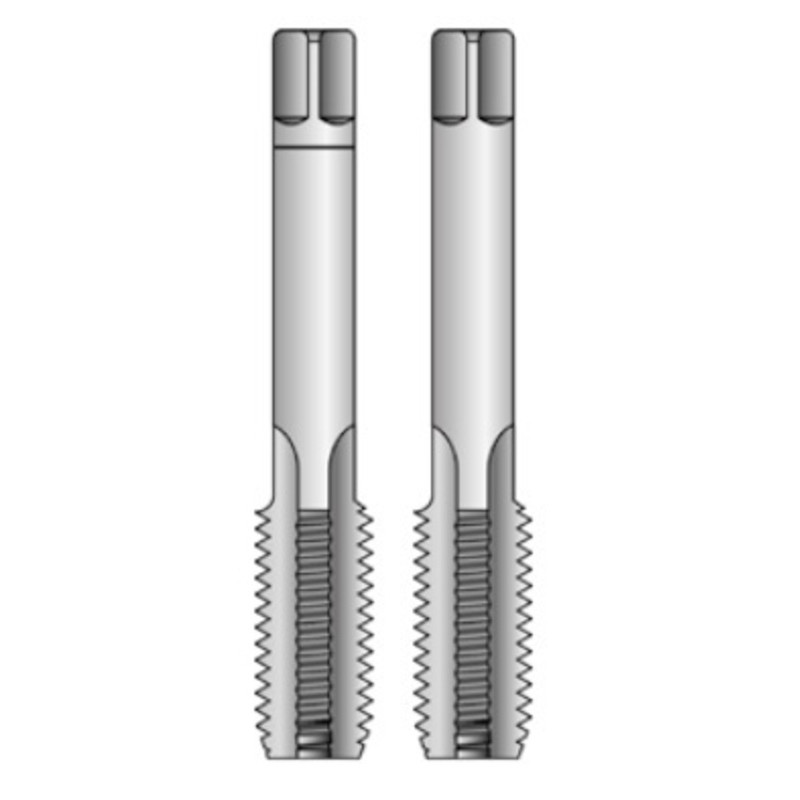

Závitník NO G3/8" sada ČSN223012 BUČOVICE 112380

průměr závitu v palcích: 3/8
počet závitů na palec: 19
stoupání závitu v mm: 1.337 mm
celková délka závitníku: 75 mm
délka řezné části závitníku: 21 mm
průměr stopky závitníku: 12.5 mm
rozměr čtyřhranu pro vratidlo: 10 mm
průměr vrtáku: 15.2 mm
počet kusů v sadě: 2
provedení závitu: nebroušený závit
povrchová úprava závitořezného nástroje: bez povrchové úpravy
materiál závitořezného nástroje: NO
úhel závitu: 55 °
typ závitu: G trubkový
D min = velký průměr závitu matice: 16.662 mm
D1 = malý průměr závitu matice: 14.950 - 15.395 mm
závit: pravý

Použitelnosti

Vhodné:

A konstrukční oceli do 500 MPa
Průběžný otvor < 1.5 x D
Průběžný otvor > 1.5 x D
Slepý otvor < 1.5 x D
Slepý otvor > 1.5 x D
Slepý otvor s hlubokým vrtáním

Použitelné:

automatové a konstrukční oceli do 750 MPa
ocelolitina 500-700 MPa
temperová litina 450-700 MPa
šedá litina

Omezeně použitelné:

ocelolitina 700-900 MPa
bronz
mosaz dlouhotřísková
mosaz krátkotřísková
lehké kovy
zinek
