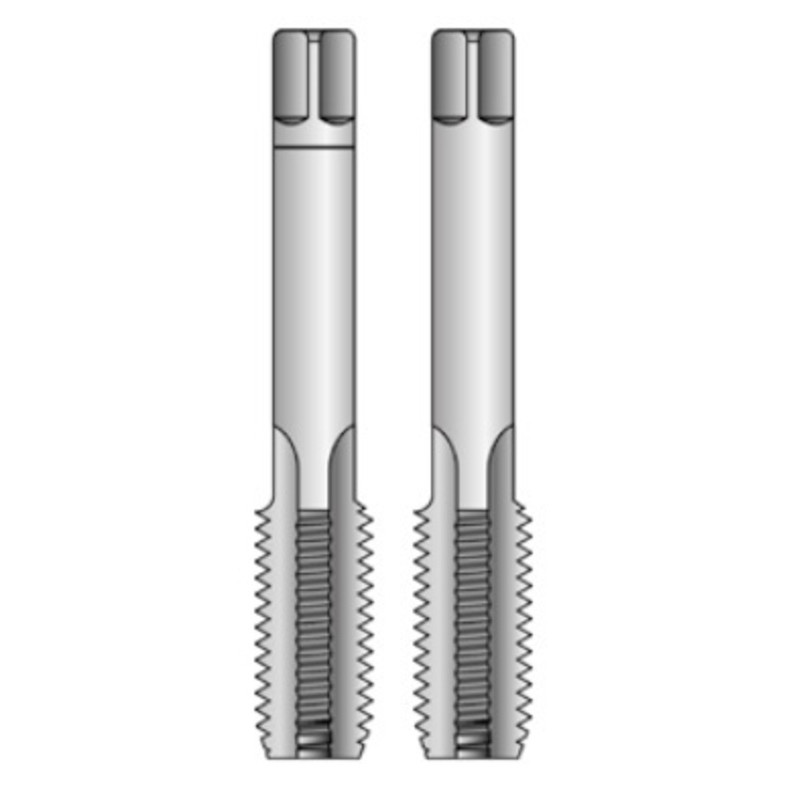

Závitník NO G1/8" sada ČSN223012 BUČOVICE 112180

průměr závitu v palcích: 1/8
počet závitů na palec: 28
stoupání závitu v mm: 0.907 mm
celková délka závitníku: 59 mm
délka řezné části závitníku: 15 mm
průměr stopky závitníku: 8 mm
rozměr čtyřhranu pro vratidlo: 6.3 mm
průměr vrtáku: 8.8 mm
počet kusů v sadě: 2
provedení závitu: nebroušený závit
povrchová úprava závitořezného nástroje: bez povrchové úpravy
materiál závitořezného nástroje: NO
úhel závitu: 55 °
typ závitu: G trubkový
lícování závitořezného nástroje: A
D min = velký průměr závitu matice: 9.728 mm
D1 = malý průměr závitu matice: 8.566 - 8.848 mm
závit: pravý

Použitelnosti

Vhodné:

konstrukční oceli do 500 MPa
Průběžný otvor < 1.5 x D
Průběžný otvor > 1.5 x D
Slepý otvor < 1.5 x D
Slepý otvor > 1.5 x D
Slepý otvor s hlubokým vrtáním

Použitelné:

automatové a konstrukční oceli do 750 MPa
ocelolitina 500-700 MPa
temperová litina 450-700 MPa
šedá litina

Omezeně použitelné:

ocelolitina 700-900 MPa
bronz
mosaz dlouhotřísková
mosaz krátkotřísková
lehké kovy
zinek
