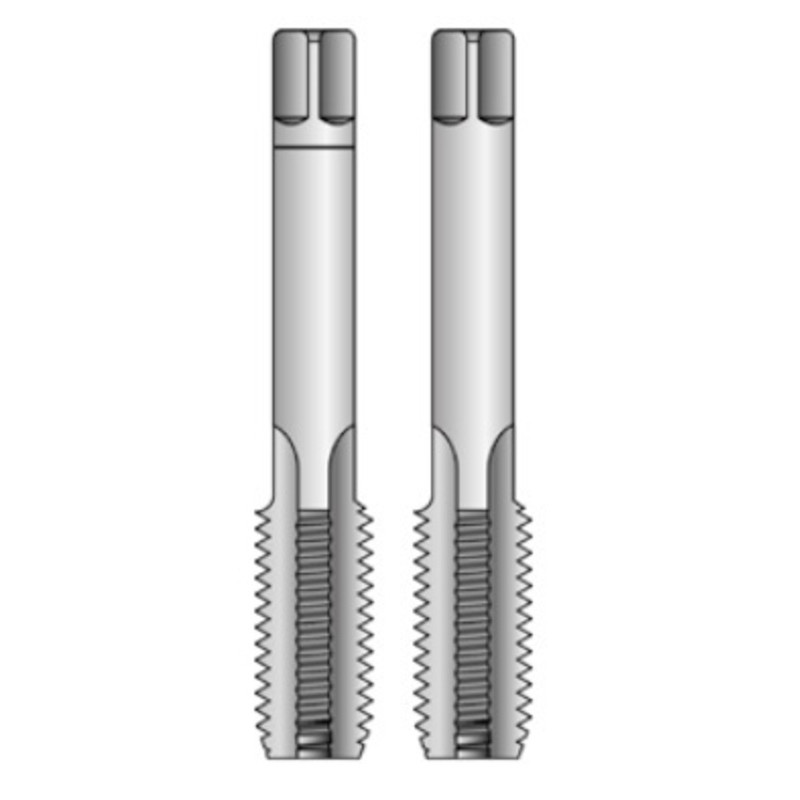

Závitník NO G3/4" sada ČSN223012 BUČOVICE 112340

průměr závitu v palcích: 3/4
počet závitů na palec: 14
stoupání závitu v mm: 1.814 mm
celková délka závitníku: 96 mm
délka řezné části závitníku: 28 mm
průměr stopky závitníku: 20 mm
rozměr čtyřhranu pro vratidlo: 16 mm
průměr vrtáku: 24.25 mm
počet kusů v sadě: 2
provedení závitu: nebroušený závit
povrchová úprava závitořezného nástroje: bez povrchové úpravy
materiál závitořezného nástroje: NO
úhel závitu: 55 °
typ závitu: G trubkový
lícování závitořezného nástroje: A
D min = velký průměr závitu matice: 26.441 mm
D1 = malý průměr závitu matice: 24.117 - 24.658 mm
závit: pravý

Použitelnosti

Vhodné:

konstrukční oceli do 500 MPa
Průběžný otvor < 1.5 x D
Průběžný otvor > 1.5 x D
Slepý otvor < 1.5 x D
Slepý otvor > 1.5 x D
Slepý otvor s hlubokým vrtáním

Použitelné:

automatové a konstrukční oceli do 750 MPa
ocelolitina 500-700 MPa
temperová litina 450-700 MPa
šedá litina

Omezeně použitelné:

ocelolitina 700-900 MPa
bronz
mosaz dlouhotřísková
mosaz krátkotřísková
lehké kovy
zinek
